施泰力-指示表 百分表
施泰力-精密量具 指示表 百分表
施泰力---指示表系列

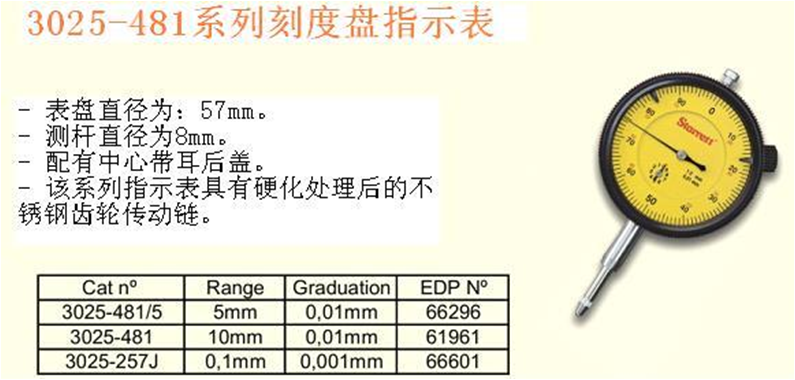

Cat. 3025 系列機械指示表

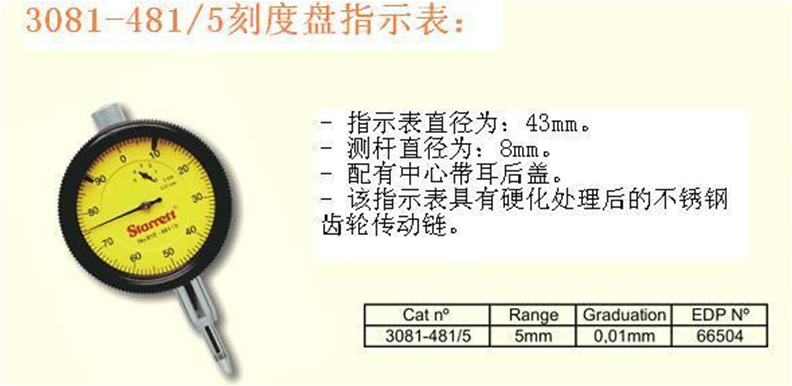

Cat. 3081 系列機械指示表

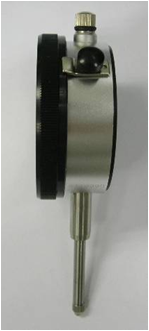

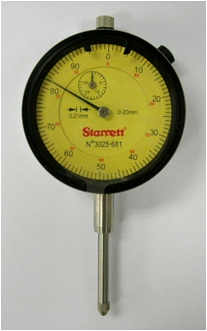

Cat. 3025-681機械指示表
20mm范圍的刻度盤指示表。
0.01mm 分度的 刻度盤和 0.003mm 遲滯。
施泰力黃色表盤，黑色表圈, 表圈固定器和表圈鎖緊螺釘。
磨光處理但是外殼表面沒有反光。
附帶帶耳后蓋。

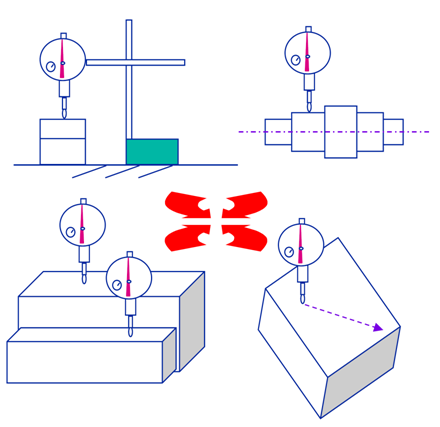

指示表應用
A 比較式測量
B 同心度檢驗
C 真圓度檢驗
D 平行度檢驗
E 平面度檢驗
F 工件校正
G 機器校正
施泰力百分表系列

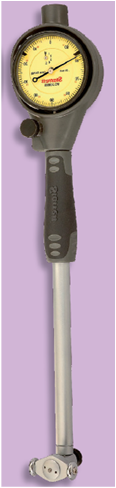

Cat. 3089M 系列公制內徑百分表
特點：
1. 鍍鉻延長套筒手柄
2. 可移動表盤保護蓋
3. 用于孔測量精確定位的對中指示。 4. 對于某些測量范圍的可選硬質碳合金測頭
5. 同樣可同其它量表一起使用，如用于數據采集系統的帶輸出的數顯百分表。

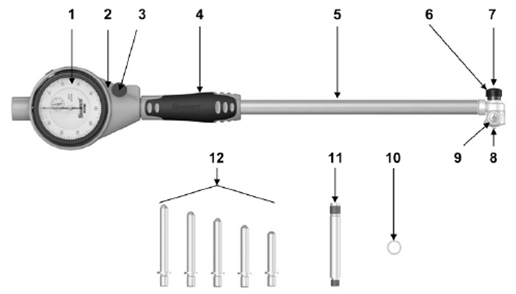

3089各部件名稱
1 – 百分表 2 – 保護蓋
3 – 指示表鎖緊螺釘 4 – 手柄
5 – 直筒 6 – 測頭鎖緊螺母
7 – 測頭 8 – 可移動頂桿
9 – 中心化子 10 – 墊圈
11– 延長桿 12 – 活動測頭
根據被測直徑的大小將測頭、墊圈及延長桿裝配在量規上，在量規的測量范圍內，通過使用合適的墊圈可獲得0.05mm測量增量，不可在裝配過程中使用量規。
